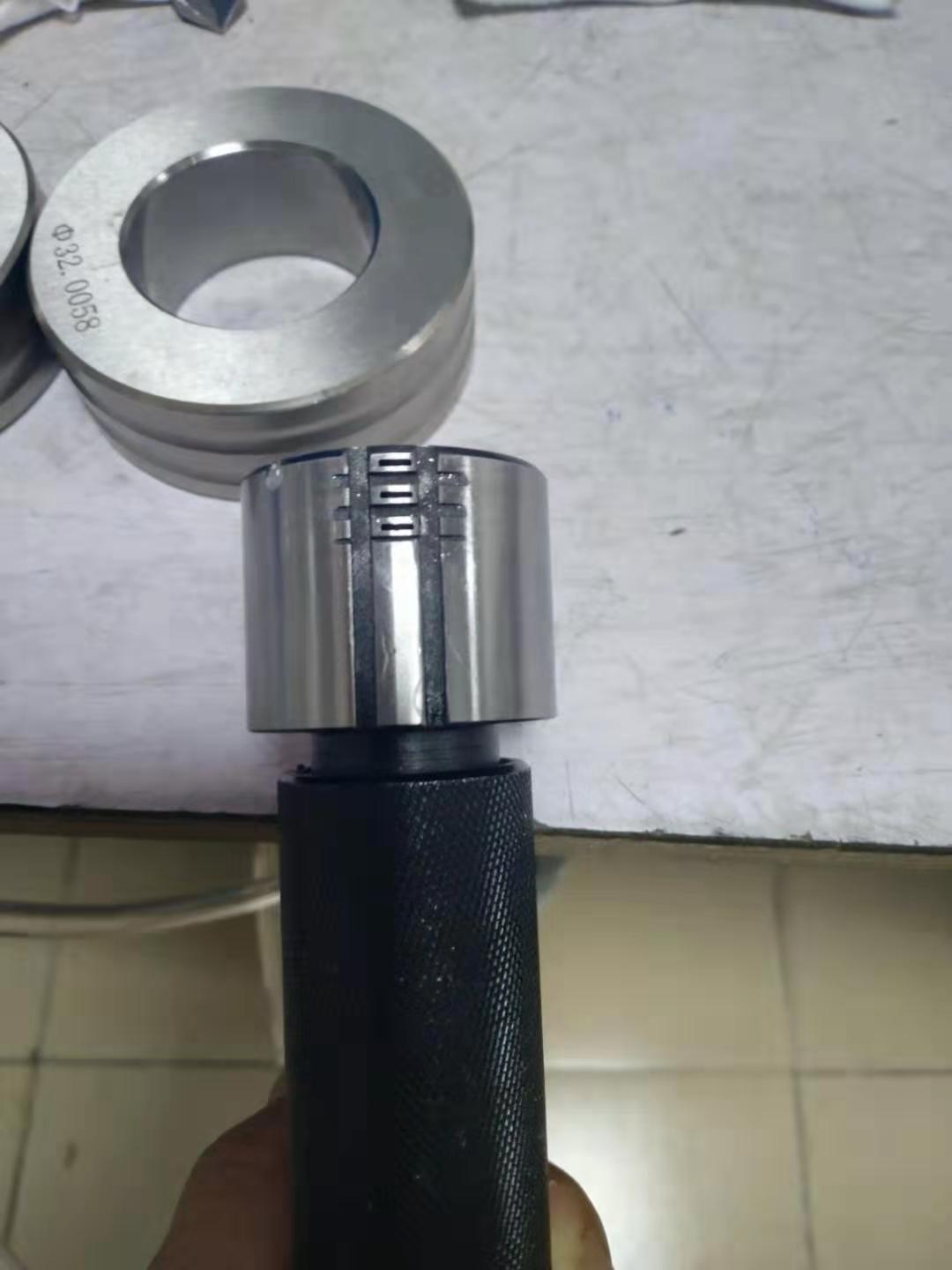

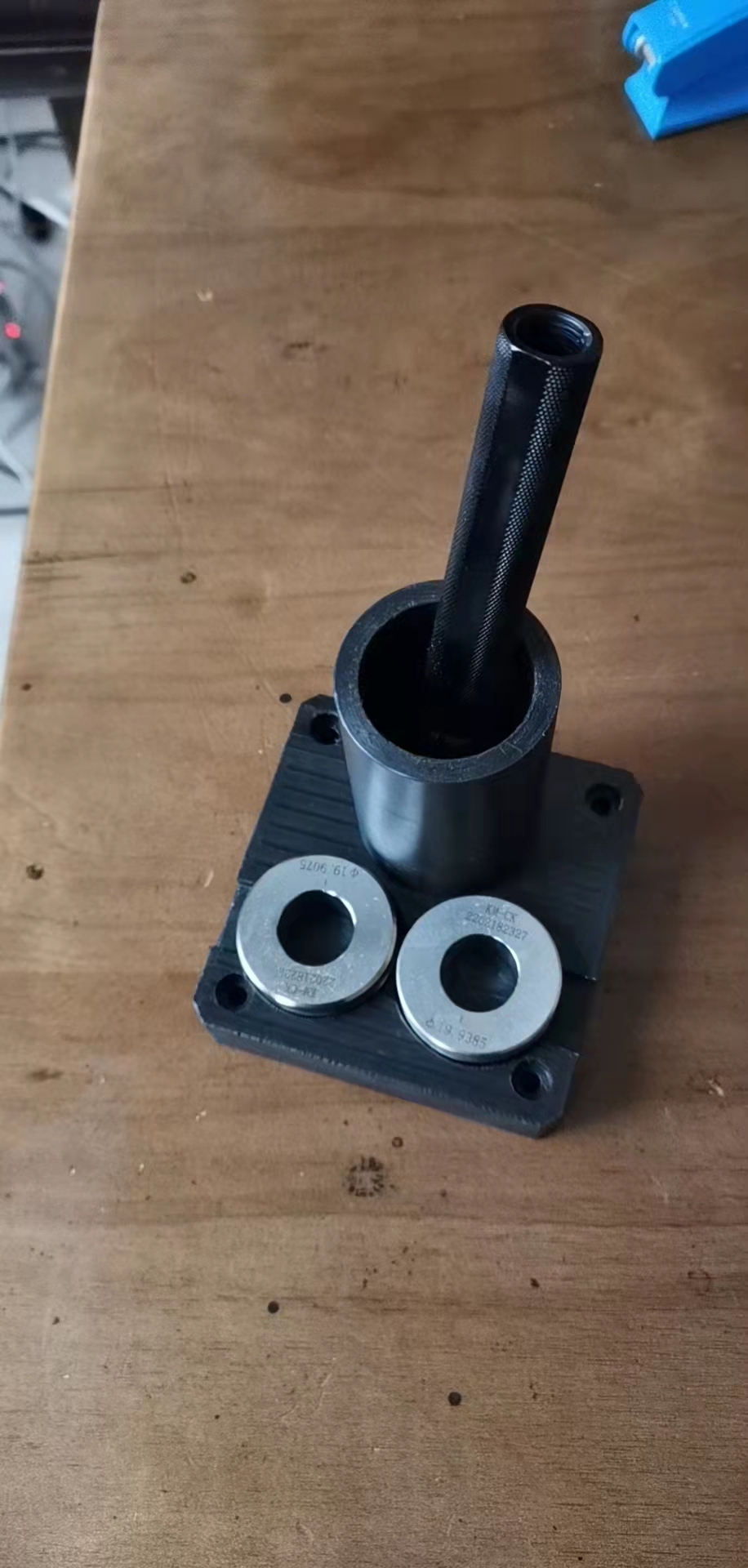

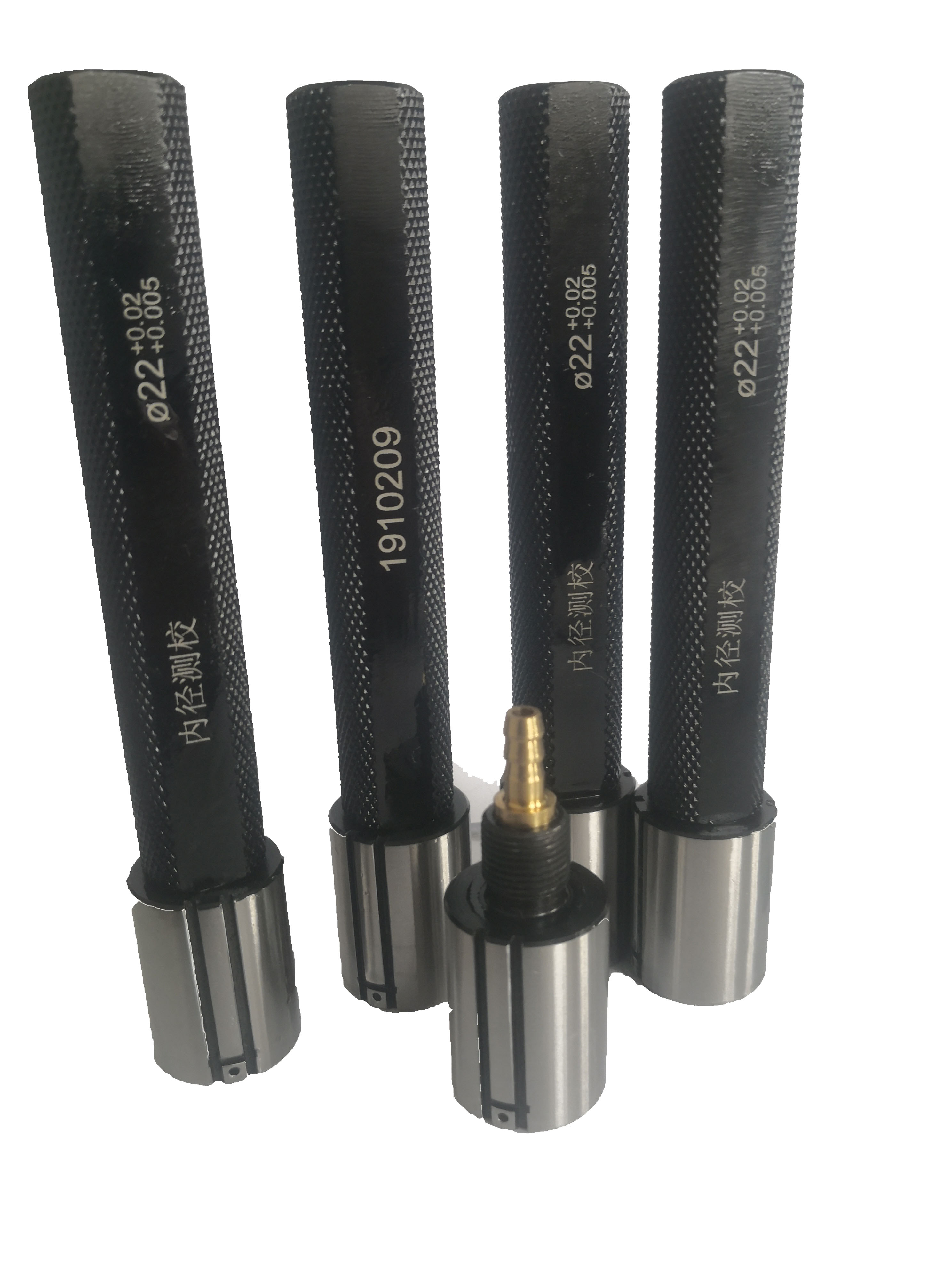

气内测校
用于测量孔直径的各种测量装置。与浮标式气动量仪或气电电了柱配套使用。整套产品需配，上下限尺寸标对环规各一件。...
槽宽气测校
用于测量工件上槽的宽度，与浮标式气动量仪或气电电了柱配套使用，整套产品需配，上下限尺寸标对环环规各一件。...

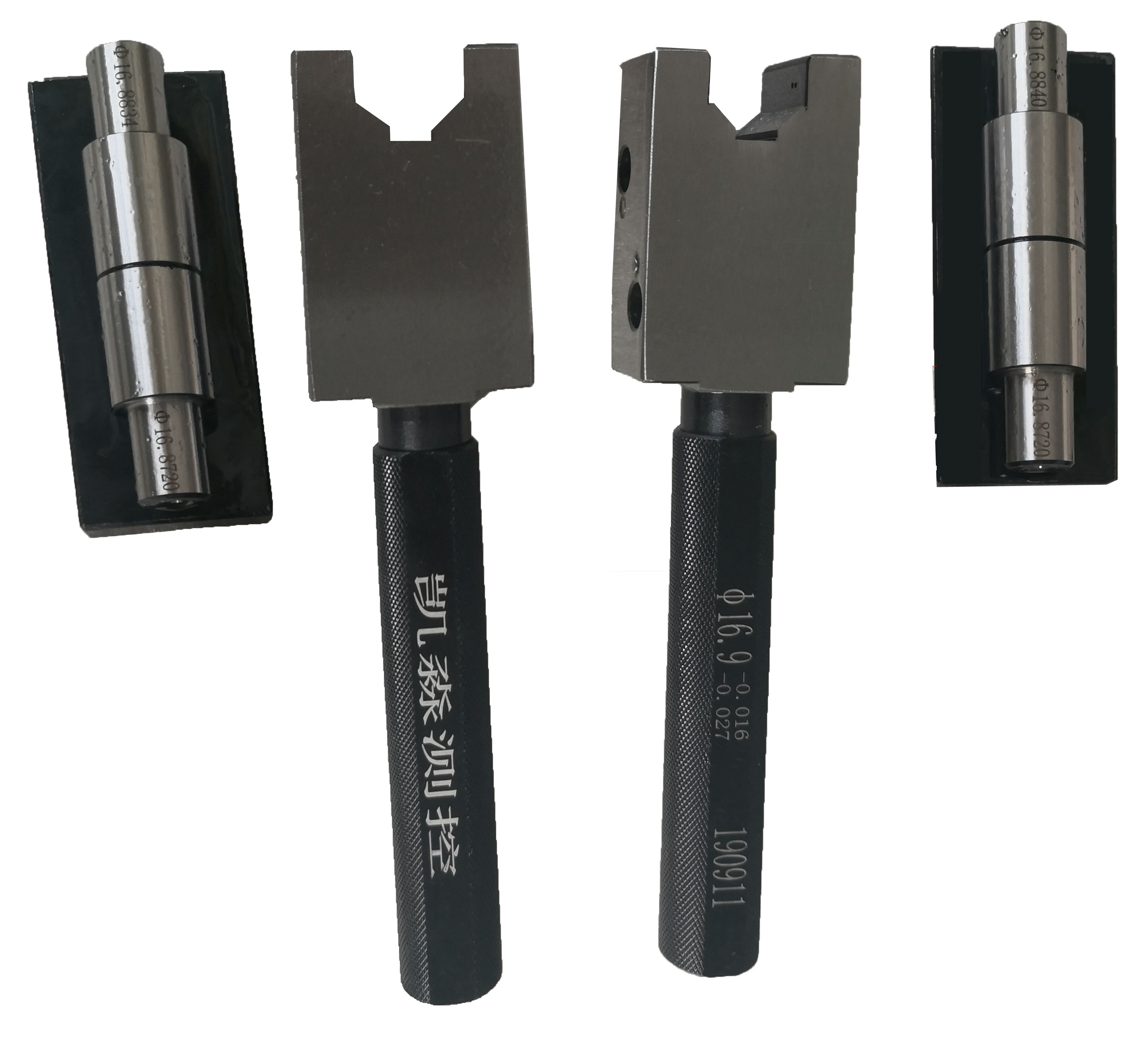

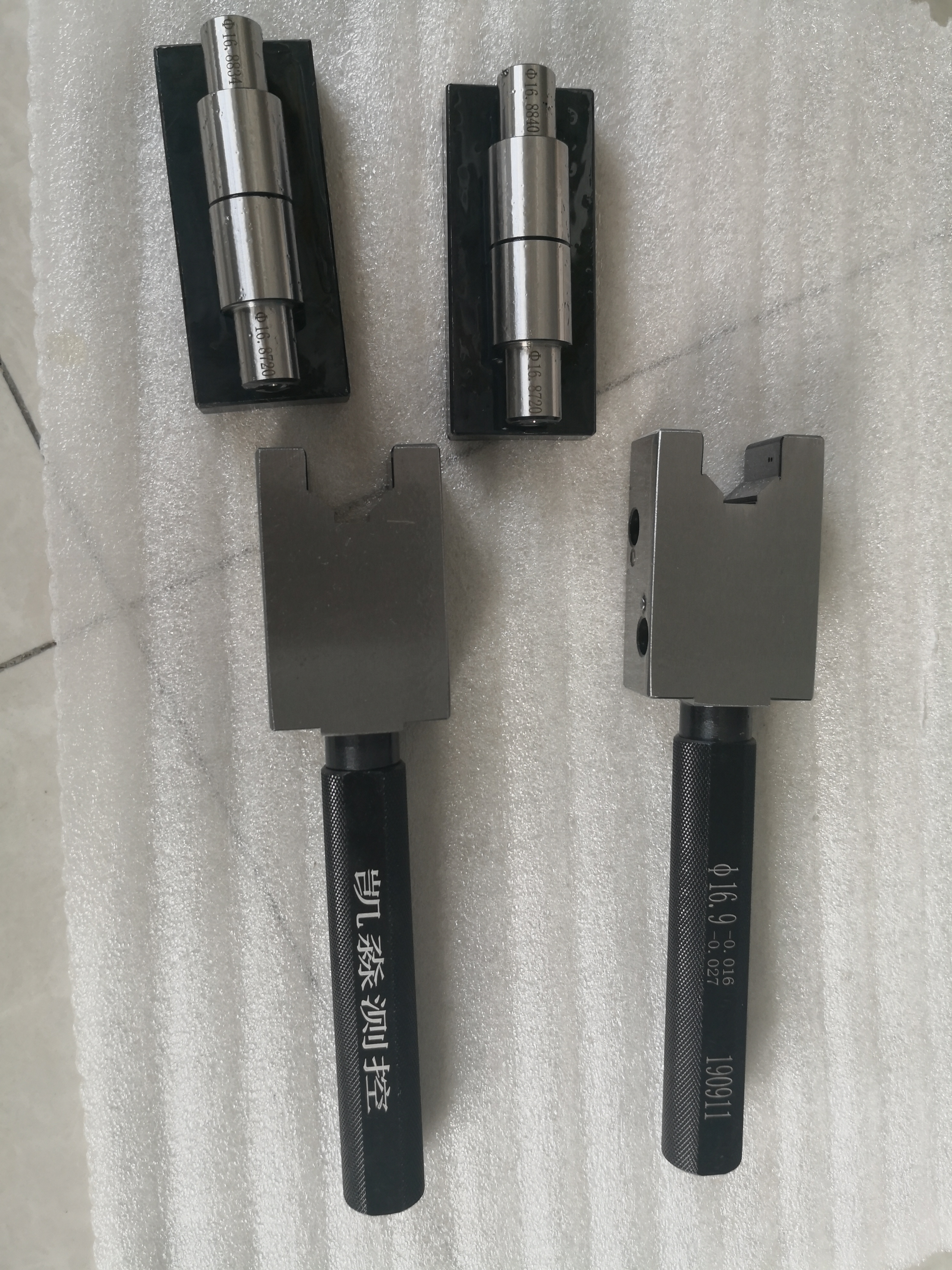

气外测校
更新：2014-01-20 17:47:29 点击：260
用于测量圆柱直径的各种测量装置。与浮标式气动量仪或气电电了柱配套使用。整套产品需配，上下限尺寸标对柱各一件。
浮标式气动量仪
QFB型浮标式气动量仪与我公司制造的各种气动测量头及测定具，可实现测量：内径、外径、厚度、高度、深度、锥度、平面度、直线度、圆度、平行度、
同轴度、槽宽、中心距、垂直度、通气度和密封性等。同时，多管拼合也可实现多参数的综合测量。
性能指标
基本放大倍数
(倍) | 示值范围
(μm) | 有效示值范围
(被测件公差围) | 刻度尺 |
刻度值
(μm) | 刻度间距
(mm) | 全刻度格数 |
1000 | 220 | 160 | 5.0 | 5 | 44 |
2000 | 110 | 80 | 2.0 | 4 | 55 |
5000 | 44 | 30 | 1.0 | 5 | 44 |
10000 | 22 | 16 | 0.5 | 5 | 44 |
量仪变换
如使用过程中，需要改变浮标式气动量仪的放大倍数时，可按下表变换部分零件即可实现。
基本放大倍数(倍) | 锥度玻璃管 | 浮标 | 缓冲弹簧(上) | 缓冲弹簧(下) | 刻度尺 |
1000 | 专用 | 通用 | 通用 | 通用 | 专用 |
2000 |
5000 | 通用 | 通用 | 通用 |
10000 |
产品特点
1.可测量工件的各种长度参数、形状和位置误差，特别对某些机械量具和量仪难以实现的测量。例如深孔内径、小孔内径，窄槽宽度等，用气动量仪比较容易实现。
2.量仪的放大倍数较高，人为误差较小，工作时无机械摩擦，没有回程误差。
3.操作方便、读取支管、能够进行连续测量。特别是多管拼合式气动量仪，能够同时测量多个参数，测量效率高。
4.实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，避免划伤被测件表面，对薄壁易变形零件的测量尤为适用。由于非接触测量，测量头可以减少磨损，延长使用寿命。
5.气动量仪主体与测量头之间采用软管连接，可实现远距离测量。
6.结构简单、工作可靠、调整、使用和维修都十分方便。
